Реконструкция газопроводов-дюкеров в Москве
Контроль и безопасность
газовых артерий столицы под водой
газовых артерий столицы под водой
В Москве выполнили одну из самых сложных и важных инженерных программ последних лет — модернизацию подводных газопроводов. Работы проводили под руслом
Сергей Собянин
Мэр Москвы
Мэр Москвы
«Работы стартовали в 2018 году и охватили 12 системообразующих дюкеров высокого и среднего давления общей протяженностью около девяти километров. В канун
Сергей Собянин
Мэр Москвы
Мэр Москвы
О программе
←
→
Сроки программы
2018–2025
С 2018 по 2025 годы
стратегической
задачей АО «МОСГАЗ»
стала реализация
комплексной программы
реконструкции
газопроводов-дюкеров
высокого и среднего
давления через
водные преграды
в Москве.
стратегической
задачей АО «МОСГАЗ»
стала реализация
комплексной программы
реконструкции
газопроводов-дюкеров
высокого и среднего
давления через
водные преграды
в Москве.
Масштаб
12 дюкеров
В рамках программы
реконструировано
12 газопроводов-дюкеров
общей протяженностью
около 9 км.
реконструировано
12 газопроводов-дюкеров
общей протяженностью
около 9 км.
Особенности
Модернизации
Большая часть
газопроводов-дюкеров
была проложена
в центральных районах
города Москвы
в период 1939–1965 годов
и нуждалась
в реконструкции.
была проложена
в центральных районах
города Москвы
в период 1939–1965 годов
и нуждалась
в реконструкции.
Многоуровневая
Безопасность
Столичные газовики
заменили изношенные
коммуникации
на современные сооружения
с многоуровневой защитой,
используя бестраншейные технологии.
заменили изношенные
коммуникации
на современные сооружения
с многоуровневой защитой,
используя бестраншейные технологии.
Максимальная
Надежность
Газопроводы-дюкеры
проложены глубоко
под руслом реки
в защитных футлярах,
что исключает случайные
повреждения газопроводов.
проложены глубоко
под руслом реки
в защитных футлярах,
что исключает случайные
повреждения газопроводов.
Обеспечение
комфорта
Работы выполнены
без отключения
потребителей
от газоснабжения
и с максимальным комфортом
для жителей.
без отключения
потребителей
от газоснабжения
и с максимальным комфортом
для жителей.
Срок
службы
Обновленные инженерные
сооружения прослужат
более 40 лет:
обеспечена
надежность газотранспортной
системы столицы
на десятилетия вперед.
сооружения прослужат
более 40 лет:
обеспечена
надежность газотранспортной
системы столицы
на десятилетия вперед.
Актуальность реализации
Водные переходы газопроводов являются наиболее уязвимым звеном в системе газораспределения города. Большая часть

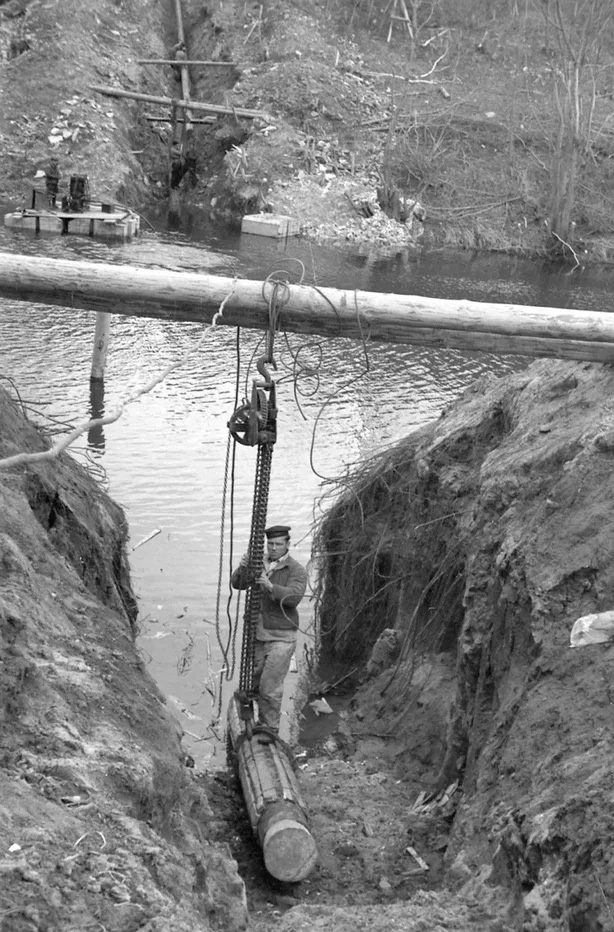

Технология открытой прокладки дюкеров, используемая в середине XX века, создавала серьезные риски безопасности объектов газораспределения, провоцируя разрушение материала трубы и нарушение герметичности участков подводных газопроводов.
Трубы газопровода погружались в траншею на дне реки со специальным балластом для устойчивости и засыпались щебнем поверх песка для защиты газопровода от механического воздействия. Поверхность трубопровода постоянно подвергалась разрушительному воздействию
Риски
Невозможность оперативного восстановления схемы газоснабжения в случае повреждения подводного участка газопровода
Риск повреждений и утечек из-за потери прочности материала трубопровода за годы эксплуатации
Экологические риски в случае инцидента на подводном газопроводе
Петр Бирюков
Заместитель Мэра Москвы
по вопросам ЖКХ и благоустройства
Заместитель Мэра Москвы
по вопросам ЖКХ и благоустройства
«Программа перекладки
Петр Бирюков
Заместитель Мэра Москвы
по вопросам ЖКХ и благоустройства
Заместитель Мэра Москвы
по вопросам ЖКХ и благоустройства
Реконструированные дюкеры
Реконструировано
12 газопроводов-дюкеров
С 2018 по 2025 годы в составе газораспределительной сети города реконструированы 12 газопроводов-дюкеров высокого и среднего давления общей протяженностью около 9 километров.
Газопровод-дюкер
Автозаводский
Расположение
Нагатинская набережная
Год завершения строительства
1963 г.
Сроки выполнения реконструкции
2018-2020 гг.
Диаметр
800 мм
Протяженность
341 м
Протяженность подводного участка
246 м
Газопровод-дюкер
Даниловский
Расположение
Даниловская набережная
Год завершения строительства
1956 г.
Сроки выполнения реконструкции
2020 гг.
Диаметр
800 мм
Протяженность
362 м
Протяженность подводного участка
303,5 м
Газопровод-дюкер
Химкинский
Расположение
Лодочная улица
Год завершения строительства
1959 г.
Сроки выполнения реконструкции
2020 гг.
Диаметр
400 мм
Протяженность
804 м
Протяженность подводного участка
431 м
Газопровод-дюкер
Новодевичий
Расположение
Бережковская набережная
Год завершения строительства
1964 г.
Сроки выполнения реконструкции
2019-2021 гг.
Диаметр
800 мм
Протяженность
382 м
Протяженность подводного участка
302 м
Газопровод-дюкер
Тушинский
Расположение
Большая Набережная улица
Год завершения строительства
1959 г.
Сроки выполнения реконструкции
2018-2020 гг.
Диаметр
500 мм
Протяженность
172 м
Протяженность подводного участка
148,6 м
Газопровод-дюкер
Рубцовский
Расположение
Рубцовская набережная
Год завершения строительства
1955 г.
Сроки выполнения реконструкции
2021 г.
Диаметр
300 мм
Протяженность
304 м
Протяженность подводного участка
150 м
Газопровод-дюкер
Кутузовский
Расположение
район Дорогомилово
Год завершения строительства
1948 г.
Сроки выполнения реконструкции
2019–2023 гг.
Диаметр
800 мм
Протяженность
386 м
Протяженность подводного участка
217 м
Газопровод-дюкер
Гольяновский
Расположение
Район Гольяново
Год завершения строительства
1960 г.
Сроки выполнения реконструкции
2022 гг.
Диаметр
400 мм
Протяженность
282 м
Протяженность подводного участка
42,5 м
Газопровод-дюкер
Фрунзенский
Расположение
Пушкинская, Фрунзенская набережные
Год завершения строительства
1959 г.
Сроки выполнения реконструкции
2021–2023 гг.
Диаметр
600 мм
Протяженность
605 м
Протяженность подводного участка
255 м
Газопровод-дюкер
Голутвинский
Расположение
Якиманская, Болотная набережные
Год завершения строительства
1956 г.
Сроки выполнения реконструкции
2023–2024 гг.
Диаметр
700 мм
Протяженность
320 м
Протяженность подводного участка
132 м
Газопровод-дюкер
Щукинский
Расположение
район Щукино
Год завершения строительства
1960 г.
Сроки выполнения реконструкции
2021-2025 гг.
Диаметр
800 мм
Протяженность
3487 м
Протяженность подводного участка
428 м
Газопровод-дюкер
Кропоткинский
Расположение
Пречистенская набережная
Год завершения строительства
1965 г.
Сроки выполнения реконструкции
2025 г.
Диаметр
800 мм
Протяженность
871 м
Протяженность подводного участка
230 м
В рамках программы завершены работы по реконструкции 12 газопроводов-дюкеров:
«Автозаводский»
«Даниловский»
«Химкинский»
«Новодевичий»
«Тушинский»
«Рубцовский»
«Кутузовский»
«Гольяновский»
«Фрунзенский»
«Голутвинский»
«Щукинский»
«Кропоткинский»
Ход реконструкции и контроль работ
Наиболее рациональным решением по реконструкции дюкеров является перекладка переходов через водные преграды с применением бестраншейных методов в герметичном футляре.
Реконструкция дюкеров закрытым способом под дном реки позволила обеспечить бесперебойную работу подводных газопроводов и гарантирует безопасную подачу газа потребителям города Москвы с минимальными эксплуатационными затратами.
Работы по перекладке дюкеров выполнены двумя закрытыми способами:
с применением технологии микротоннелирования

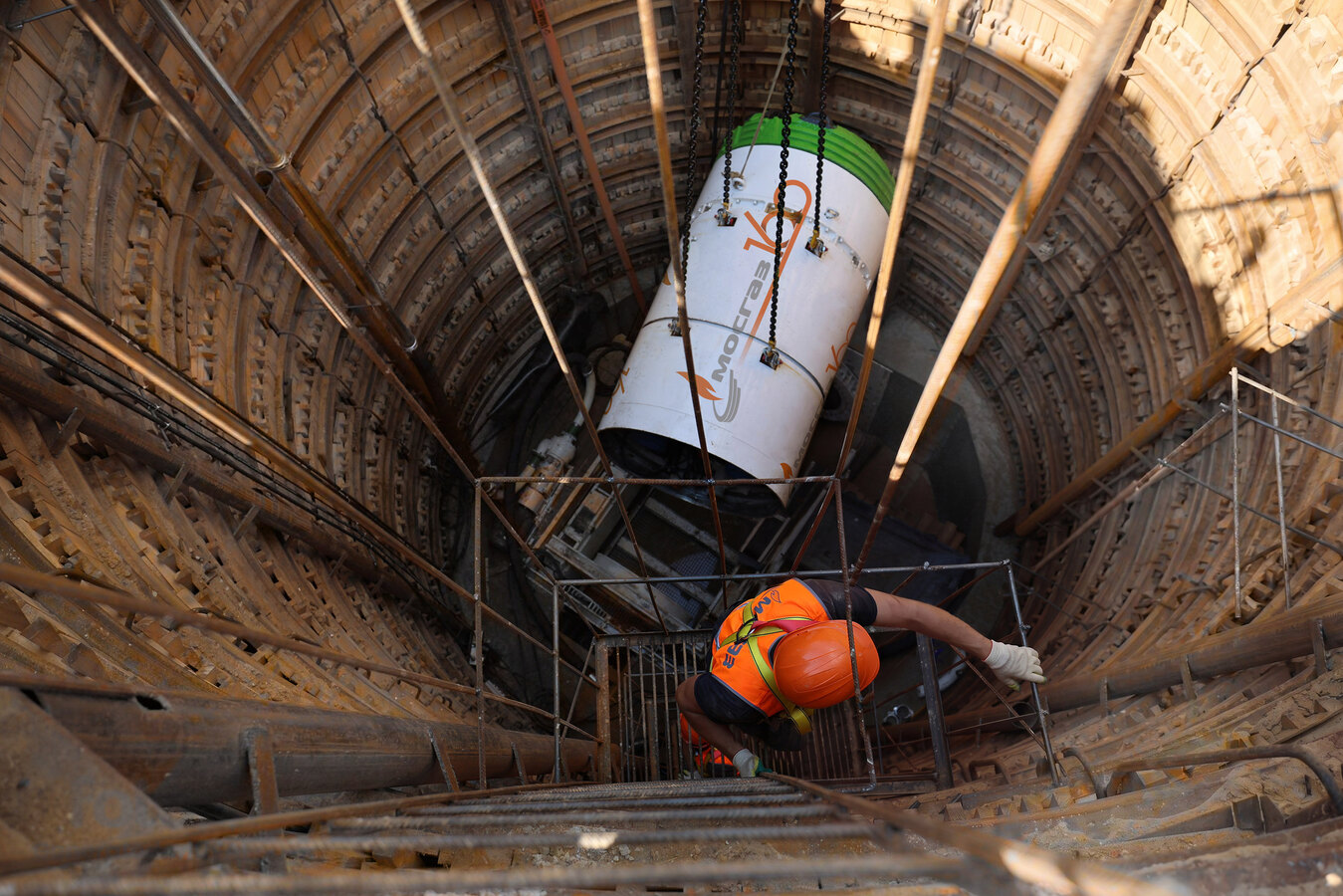

Микротоннелирование
Сущность технологии микротоннелирования состоит в том, что проходка в грунте осуществляется проходческой машиной (щитом), поступательное движение которой обеспечивает мощная домкратная станция, установленная в шахте на глубине, соответствующей глубине прокладки трубопровода. Современная бестраншейная прокладка труб позволяет осуществлять сооружение тоннелей без промежуточных шахт. Специальная лазерная система ведения, устанавливаемая в тоннелепроходческом оборудовании, позволяет осуществлять точную прокладку на большие расстояния и вести проходку тоннелей на трассе с изгибами.
Этапы микротоннелирования
Подготовка строительной площадки и котлованов (стартовой и приемной шахт), монтаж оборудования
Запуск тоннелепроходческого щита: разработка грунта, продавливание до приемной шахты
Прокладка тоннеля и железобетонного футляра
Прокладка стального футляра и подводного участка газопровода

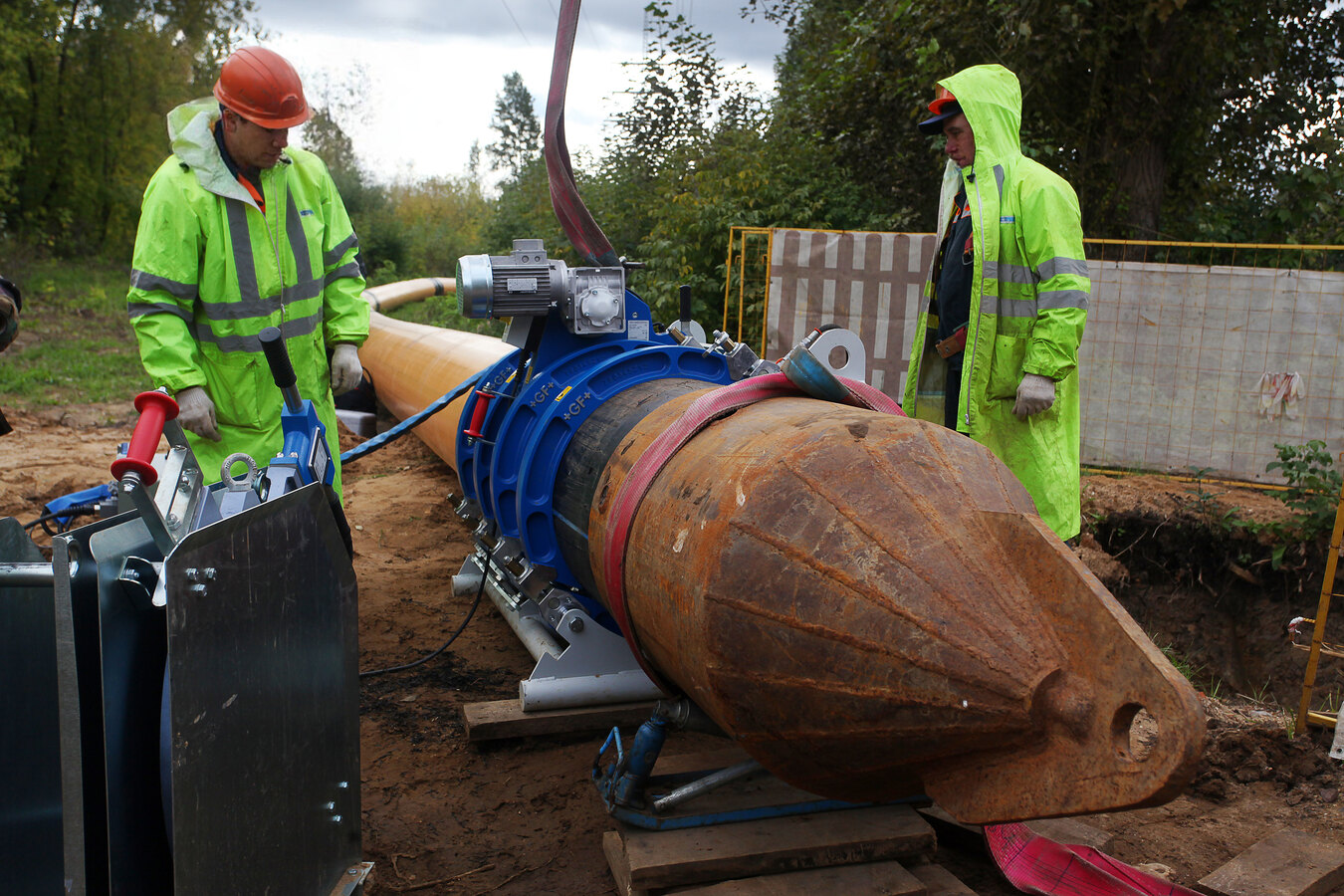

Горизонтальное направленное бурение (ГНБ)
Современная технология, позволяющая прокладывать трубопровод с помощью бурового комплекса на заданной глубине и по необходимой траектории, минимизируя воздействие на окружающую инфраструктуру и движение транспорта. Данный способ позволяет работать в стесненных городских условиях, не повреждая дороги, тротуары и другие коммуникации. Уникальность процесса горизонтального направленного бурения состоит в том, что при применении этого метода полностью сохраняется природный ландшафт, а также значительно сокращаются сроки строительства.
Этапы горизонтального направленного бурения
Бурение пилотной скважины меньшего диаметра
Введение в скважину расширителя, который доводит ее размер до необходимого диаметра
Протягивание сверхпрочного полиэтиленового футляра
Протягивание рабочей трубы в изоляции
Современные
технические решения
Бестраншейные технологии
Современные бестраншейные технологии прокладки труб позволяют сооружать тоннели длиной более 1000 метров без промежуточных шахт, а лазерная система — вести проходку тоннелей на трассе с изгибами.
Современные бестраншейные технологии прокладки труб позволяют сооружать тоннели длиной более 1000 метров без промежуточных шахт, а лазерная система — вести проходку тоннелей на трассе с изгибами.
Глубина прокладки
Обновленныегазопроводы-дюкеры проложены на глубине более десяти метров под дном реки и не требуют ежегодного водолазного обслуживания, что значительно снижает затраты на эксплуатацию.
Обновленные
Многослойная защита
Газопроводы-дюкеры в центре Москвы обеспечены тройной защитой: железобетонный футляр, стальной защитный футляр и рабочая труба. Многоуровневая система гарантирует долговечность и надежность эксплуатации.
Автоматизация и мониторинг
На всехгазопроводах-дюкерах устанавливается автоматизированная система контроля загазованности среды, а также автоматизированные запорные устройства. Внедрение современных систем мониторинга позволяет вести круглосуточное наблюдение из центральной диспетчерской АО «МОСГАЗ» и дистанционно перекрыть подачу газа в случае нештатной ситуации.
На всех
Перекладка газопроводов в герметичных футлярах
под дном рек позволяет:
добиться высокой степени надежности газораспределительных сетей и их безопасной эксплуатации
сохранить экологическую систему водоема и защитить водных обитателей от вредного воздействия
защитить рабочую трубу от внешних механических повреждений, размыва грунта и коррозионных процессов
повысить долговечность проложенных труб благодаря изоляции от агрессивной водной среды
автоматизировать мониторинг за состоянием коммуникаций, используя современные цифровые решения
облегчить проведение эксплуатационных мероприятий по обслуживанию газопроводов без привлечения водолазов
Новости по программе
Команда МОСГАЗа
На всех этапах работ по реконструкции
Участники
команды
проектировщики
строители
сварщики
специалисты технического надзора
Все этапы работ проводились без отключения потребителей и без перекрытия дорожного движения.
Полезный эффект
Снижение затрат на эксплуатацию: новые газопроводы не требуют периодических
Исключение воздействия агрессивной среды на трубопроводы и, как следствие, риска повреждения подводных трубопроводов
Осуществление бесперебойной подачи газа на предприятия генерации и промышленного комплекса.
Срок окупаемости проекта — менее 10 лет при сроке службы более 40 лет.
